MT 214.3-1990 提升容器鋼絲繩懸掛裝置圓尾繩懸掛裝置

本標準規定了圓尾繩懸掛裝置的產品分類和技術條件。

本標準適用于提升容器用平衡圓尾繩的懸掛連接裝置。

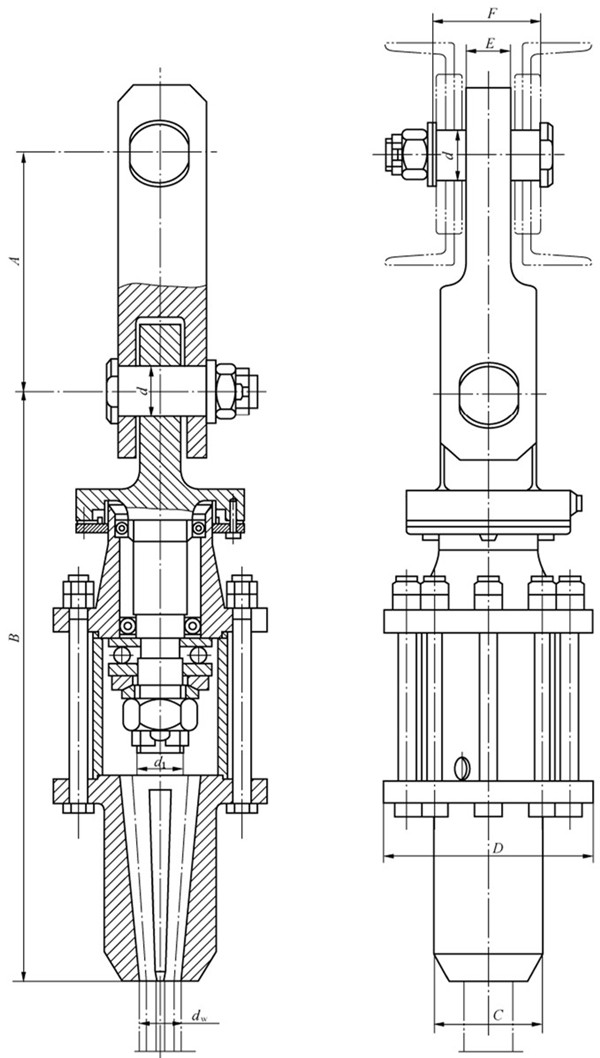

2.1 本標準規定圓尾繩懸掛裝置制成滾動轉環、繩頭澆注合金連接式，結構型式如下圖。

2.2 按照設計破壞載荷不同，圓尾繩懸掛裝置分為600、800、1 100和1 500 kN四種規格，其基本參數與尺寸應符合下表的規定。

2.3 產品型號

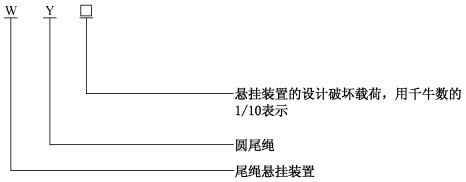

型號標記說明：

型號標記示例：


設計破壞載荷為1 100 kN的圓尾繩懸掛裝置型號為：WY 110

圓尾繩懸掛裝置基本參數與尺寸 mm

圓尾繩懸掛裝置型號				WY 60	WY 80	WY 110	WY 150
基本參數	設計破壞載荷，kN			600	800	1 100	1 500
	允許工作載荷1 ,kN	用于提升物料		60	80	110	150
	允許工作載荷1 ,kN	用于提升人和物		46	62	85	115
	適用的圓尾繩直徑d			28?35	32?43	40?51	45~62
	主吊桿螺紋di			M42X3	M48X3	M56X4	M64X4
	單向推力球軸承型號			8 409	8 410	8 412	8 413
	重量，kg			65	93	128	179
主要尺寸			A	250	280	300	350
			B	570	650	730	800
			C	100	130	140	160
			D	210	230	260	280
			E	40	45	50	60
			F	112	112	136	160
			d	55	60	65	80
注：1）根據現行煤礦安全規程有關安全系數的規定選取的。

按MT 214. 5《提升容器鋼絲繩懸掛裝置技術條件》的有關規定。

附加說明：

本標準由中國統配煤礦總公司基建局提出。

本標準由沈陽煤礦設計院負責起草。

本標準主要起草人李肇夫、徐必勤。

本標準委托沈陽煤礦設計院負責解釋。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
