1 范圍

      本標準規定了天輪的分類、技術要求、試驗方法和檢驗規則及標志、包裝、運輸、貯存。

      本標準適用于煤礦立井單繩提升、斜井及鑿井提升用的天輪。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 116 鉚釘技術條件

      GB/T 699-1999 優質碳素結構鋼

      GB/T 711-2008 優質碳素結構鋼熱軋厚鋼板和鋼帶

      GB/T 1184-1996 形狀和位置公差 未注公差值（ISO 2768-2:1989，EQV）

      GB/T 1804-2000 一般公差 未注公差的線性和角度尺寸的公差（ISO 2768-1:1989，EQV）

      GB/T 11345-1989 鋼焊縫手工超聲波探傷方法和探傷結果分級

      GB/T 11352-1989 一般工程用鑄造碳鋼件（ISO 3755:1991，NEQ）

      JB 1581-1996 汽輪機、汽輪發電機轉子和主軸鍛件 超聲波探傷方法

      MT/T 154.1 煤礦機電產品型號編制方法 第1部分：導則

      《煤礦安全規程》國家安全生產監督管理總局（2006年）。

3 產品分類

3.1 型式

3.1.1 天輪按提升方式和用途分為下列三種型式：

      a） 立井天輪；

      b）鑿井天輪；

      c） 游動天輪。

      注：鑿井天輪亦用于暗立井提升及斜井提升。

3.1.2 天輪輪體采用整體鑄鋼結構、焊接結構及模壓鋼板輪緣結構三種型式，鑄鋼結構輪體直徑小于等于3 000mm，模壓結構輪體直徑大于等于3 500mm。

3.1.3 軸承型式均采用滾動軸承。

3.2 基本參數與尺寸

3.2.1 游動天輪的基本參數與尺寸應符合圖1和表1的規定。

3.2.2 立井天輪的基本參數與尺寸應符合圖2、圖3、圖4和表2的規定。

3.2.3 鑿井天輪的基本參數與尺寸應符合圖2、圖3和表3的規定。

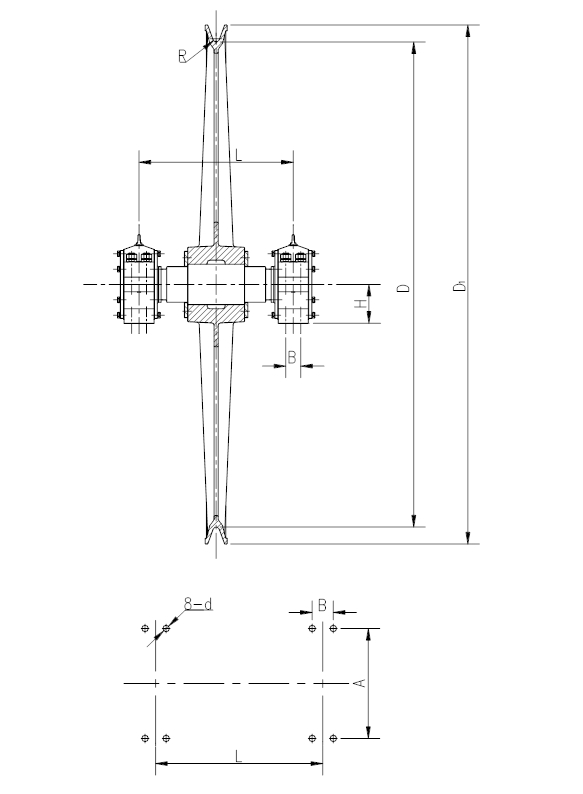

圖1 游動天輪

表1 游動天輪基本參數與尺寸

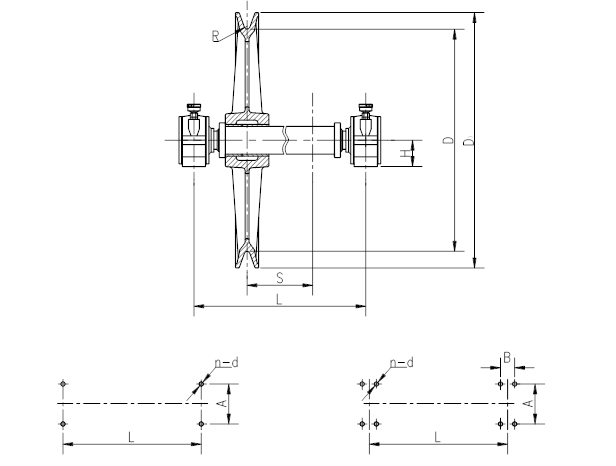

圖2 鑄鋼天輪
