1 范圍

      本標(biāo)準(zhǔn)規(guī)定了垂直燃燒法測定硬質(zhì)泡沫塑料的燃燒性能。

      本標(biāo)準(zhǔn)適用于實(shí)驗(yàn)室條件下評定硬質(zhì)泡沫塑料的垂直燃燒性能。

      本標(biāo)準(zhǔn)不適用于在燃燒過程中發(fā)生熔融滴落和熔結(jié)的材料。

      本標(biāo)準(zhǔn)不作為在實(shí)際使用條件下著火危險(xiǎn)性的評定依據(jù)。

2 規(guī)范性引用文件

      下列文件中的條款通過本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。

      GB/T 2918-1998 塑料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境（idt ISO 291：1997）

      GB/T 6343-1995 泡沫塑料和橡膠 表觀（體積）密度的測定（ncq ISO 845：1988）

3 原理

      將試樣垂直固定在一個(gè)前面罩有玻璃的煙筒內(nèi)，用本生燈點(diǎn)火10s，記錄試樣燃燒時(shí)的火焰高度、燃燒時(shí)間和殘留質(zhì)量百分?jǐn)?shù)。

4 儀器

4.1 煙筒

      由尺寸符合圖1、圖2、圖3的煙筒和試樣支架組成。筒體既可用白鐵皮，也可用不銹鋼，筒體內(nèi)部襯有0.025mm厚的鋁箔。背部有掛鉤的試樣支架懸掛在煙筒通道內(nèi)，并通過三個(gè)釘子支撐試樣。前壁為耐熱玻璃板，安裝于耐熱玻璃板一側(cè)的標(biāo)尺用于測量火焰高度（見圖1和圖4），標(biāo)尺底部比煙筒底部高51mm，標(biāo)尺以毫米為單位，分度值為10mm。

4.2 計(jì)時(shí)器

      能測量燃燒時(shí)間準(zhǔn)確至0.1s的計(jì)時(shí)裝置。

4.3 本生燈

      燈管內(nèi)徑為（9.5±0.5）mm，燃?xì)鉃榧兌?5％以上的丙烷或天然氣，燃?xì)饨?jīng)本生燈應(yīng)能提供內(nèi)核高度為（25～35）mm的藍(lán)色火焰，火焰內(nèi)核頂端的溫度為（960±25）℃。火焰的溫度可用熱電偶測量。

4.4 天平

      用于稱量試樣質(zhì)量，精度為0.01g。

4.5 通風(fēng)櫥

      應(yīng)相對無風(fēng)，試驗(yàn)時(shí)通風(fēng)系統(tǒng)應(yīng)是關(guān)閉的，在試驗(yàn)室完成時(shí)應(yīng)能立即打開，以吸走燃燒產(chǎn)物。

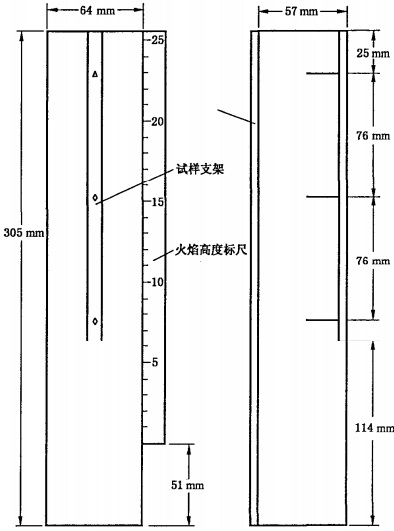

圖1 煙筒主要尺寸

圖2 試樣支架主要尺寸

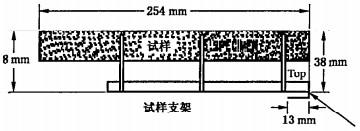

圖3 插在試樣支架上的試樣（側(cè)組圖）

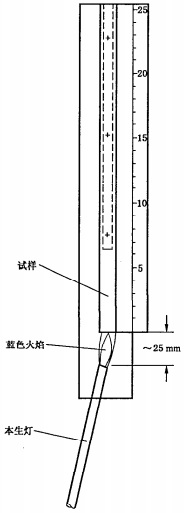

圖4 煙筒中試樣下的點(diǎn)火器（本生燈）位置（正視圖）

5 試樣

5.1 要求

      試樣為長方體，試樣長度應(yīng)為（254±1）mm，寬度和厚度應(yīng)分別為（19±1）mm。試樣應(yīng)無灰塵，切割邊應(yīng)光滑。

      試樣應(yīng)從密度均一的材料上切取。若某一試樣的密度高于每組6個(gè)試樣平均密度的5％以上時(shí)，則此試樣不適用于本組試樣，應(yīng)重新更換一個(gè)試樣至符合要求。

5.2 試樣數(shù)量

      6個(gè)試樣。

5.3 狀態(tài)調(diào)節(jié)

      試驗(yàn)前，試樣應(yīng)按GB/T2918的規(guī)定，在溫度（23±2）℃，相對濕度50％±5％的環(huán)境中狀態(tài)調(diào)節(jié)24h以上。

6 試驗(yàn)步驟

6.1 按照GB/T 6343的規(guī)定，測試每個(gè)試樣的密度。

6.2 稱量并記錄每個(gè)試樣的質(zhì)量m，準(zhǔn)確至0.01g。

以上為標(biāo)準(zhǔn)部分內(nèi)容，如需看標(biāo)準(zhǔn)全文，請到相關(guān)授權(quán)網(wǎng)站購買標(biāo)準(zhǔn)正版。
