1 范圍

      本標準規定了消防移動式照明裝置的術語和定義、分類與型號、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于消防移動式照明裝置。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB/T 2423.1 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫

      GB/T 2423.2 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫

      GB/T 2423.3 電工電子產品環境試驗 第2部分：試驗方法 試驗Cab：恒定濕熱試驗

      GB/T 2423.10 電工電子產品環境試驗 第2部分：試驗方法 試驗Fc：振動（正弦）

      GB/T 2423.38 電工電子產品環境試驗 第2部分：試驗方法 試驗R：水試驗方法和導則

      GB/T 3767 聲學 聲壓法測定噪聲源聲功率級 反射面上方近似自由場的工程法

      GB/T 3785 聲級計的電、聲性能及測試方法

      GB 4208 外殼防護等級（IP代碼）

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      消防移動式照明裝置 fire mobile illuminating device

      滅火救援時使用的，由照明系統、供電系統、升降系統等組成的，可攜帶、拖帶、自行或通過交通工具進行移動的照明裝置。

3.2

      照明系統 illuminating system

      由燈盤、光源等組成的，可自動或手動回轉、俯仰實施照明的一組裝置。

3.3

      供電系統 power supply system

      通過交流電源、發電機或電池，為升降系統、照明系統提供電能的一組裝置。

3.4

      升降系統 take-off and landing system

      可使照明系統實施升降的一組裝置。

3.5

      工作周期 action cycle

      具有升降系統的消防移動式照明裝置的升降桿從初始位置升至最高位置后再回到初始位置的過程；具有回轉、俯仰功能照明系統的消防移動式照明裝置水平回轉一周后俯、仰各60°的過程；具有升降系統和回轉、俯仰功能照明系統的消防移動式照明裝置的升降桿從初始位置升至最高位置，照明系統水平回轉一周后俯、仰各60°，升降桿再回到初始位置的過程。

4 分類與型號

4.1 分類

      消防移動式照明裝置可分為車載式消防移動式照明裝置和非車載式消防移動式照明裝置。

4.2 型號

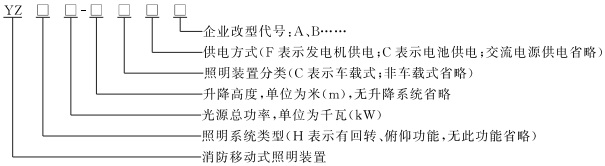

      消防移動式照明裝置（以下簡稱照明裝置）的型號編制應符合下列規定：

      示例：

      型號 YZH4-7CA 表示有回轉、俯仰功能，光源總功率為4kW，升降高度為7m，交流電源供電A型車載式消防移動式照明裝置。

5 技術要求

5.1 外觀質量

      照明裝置表面應無銹蝕，涂覆層無剝落或起泡現象，無劃傷、龜裂破損等機械損傷，各緊固部位無松動。

5.2 抗電壓波動性能

      交流電源供電照明裝置在198V～253V電壓波動范圍內應能正常工作。

5.3 絕緣電阻

      照明裝置外部帶電端子與機殼之間以及電源接線端子與地之間的絕緣電阻應不小于100MΩ。

5.4 耐壓強度

      照明裝置外部帶電端子與機殼之間經受6.4規定的耐壓強度試驗。試驗時應無擊穿、閃絡現象。

5.5 可靠性

      照明裝置經100個工作周期可靠性試驗后，照明裝置應能正常工作。

5.6 氣候、機械環境適應性

      照明裝置應能承受表1規定條件的各項試驗，試驗后，照明裝置應能正常工作。

表1 耐氣候、機械環境試驗

5.7 工作噪聲

      照明裝置工作噪聲應不大于90dB。

5.8 部件要求

5.8.1 升降系統

5.8.1.1 升降時間

      升降高度不大于5m的照明裝置，其上升時間和下降時間均應不大于60s；升降高度大于5m的照明裝置，其上升時間和下降時間均應不大于120s。

5.8.1.2 限位性能

      升降系統應有良好的限位性，升降桿在達到最大高度后，1h內升降桿下滑應不超過6cm。

5.8.1.3 抗彎性能

      升降桿頂部在承受按公式（1）計算的水平拉力后，不得產生永久性變形。

F = W_p × S               (1)

      式中：

      F-水平拉力，單位為千克；

      S-燈盤面積，單位為平方米（m²）；

      W_p-風壓，單位為千克每平方米（kg/m²），取51kg/m²（標準狀態下風速為28.4m/s，即10級風）。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
